상수관망 통합 운영관리 및 모의 시뮬레이터

uWater는 상수관망 모의를 위한 기존의 DDA (Demand Driven Analysis) 및 PDA (Pressure Driven Analysis) 분석 방법 뿐 아니라, A-PDA (Advanced-PDA) 알고리즘을 최초로 개발 및 적용하여 단수, 관파단과 같은 상수관망 비정상상황에서의 수리거동을 모의할 수 있습니다.

환경부가 인정한 소프트웨어

uWater는 연구개발 우성성을 인정 받아 2020년 환경 R&D 우수성과 20선에 선정되어 환경부 장관상을 수상하였습니다.

KEITI 공식 블로그
KEITI 공식 블로그

다양한 수리해석 기능 지원

uWater는 상수관망 모의를 위한 DDA, PDA 및 개선된 Advanced-PDA 알고리즘을 최초로 적용하였습니다.
DDA, PDA, A-PDA 수리해석 알고리즘의 특징은 아래 표와 같습니다.

상수관망 비정상상황 운영 모의

uWater의 A-PDA 알고리즘은 실제 관망 시스템에서 용수공급 제한을 발생시킬 수 있는 다양한 비상상황의 효과적인 시뮬레이션이 가능합니다.

  • 배수지 운영 중단 (Reservior Failure) : 비상시 수계전환 실시, 배수지 공급가능 시간 및 공급가능량 등 산정
  • 관거 파손 (Singleness Pipe Failure) : 단일 관거 파괴로 인한 유량 및 압력변화 산정
  • 구역 고립 (Isolation segment) : 고립 영역의 피해 범위, 공급가능 범위 산정

상수관망 수질 분석

uWater는 상수관망에서의 흐름과 파이프 벽 모두에서 시스템의 단일 화학종 뿐만 아니라 다양한 화학 및 생물종 사이에 매우 복잡한 반응 모델링이 가능한 MSX (Multi-Species Extension)을 적용하였습니다. 이를 통해 시간에 따른 상수관망에서의 수질 항목 거동을 분석할 수 있습니다.

  • 비반응 추적자 (Non-Reactive Tracer) 물질의 이동 모의
  • 시간별 증가 (소독부산물) 또는 감소 (잔류염소)하는 반응물질의 이동과 반응 해석
  • 상수관망 내에서 물의 이동시간 계산
  • 취수원이 여러 곳일 때 관망에서의 혼합 시 취수원별 물의 비율 계산
  • 응집제 성분 뿐만 아니라 HOCl 및 OCl–과 같은 개별 화합물 또는 이온 반응 분석
  • 파이프 벽 표면에 부착되는 미립자 물질 및 유기 물질, 철 산화물 등 파이프 표면에 흡착되거나 탈착될 수 있는 화합물

상수관망 적수 분석

uWater는 상수관망에서 비상시 수계전환이나 관거 개폐로 인한 물의 흐름방향 변화로 적수발생 가능성이 높은 관거를 분석합니다.

  • 일반상태의 분석결과와 관거 또는 밸브 개폐로 인한 흐름 방향 변화 결과의 비교 분석
  • 유량이 0 에서 발생한 경우나 물의 흐름이 변경된 관거의 목록 분석

이벤트 관리

상수관망 객체에 사고, 공사 등과 같은 이벤트를 기록할 수 있으며, 작성된 데이터나 지도 상에 기록된 횟수에 따라 랜더링하여 표출할 수 있습니다.

엔지니어를 위한 설계 지원도구

uWater는 상수도 시설물에서 발생되는 각종 비정상상황에 탄력적으로 대응 가능하며, 효율적이고 안정적인 상수관망 운영이 가능하도록 합니다.

  • EPANET 2.0 데이터 호환 및 향상된 데이터 편집
  • GIS 배경 레이어 (ESRI Shape file) 지원
  • 운영모의를 위한 여러 개의 시나리오 관리
  • 탄력성 지표를 활용한 상수관망 최적 설계 지원

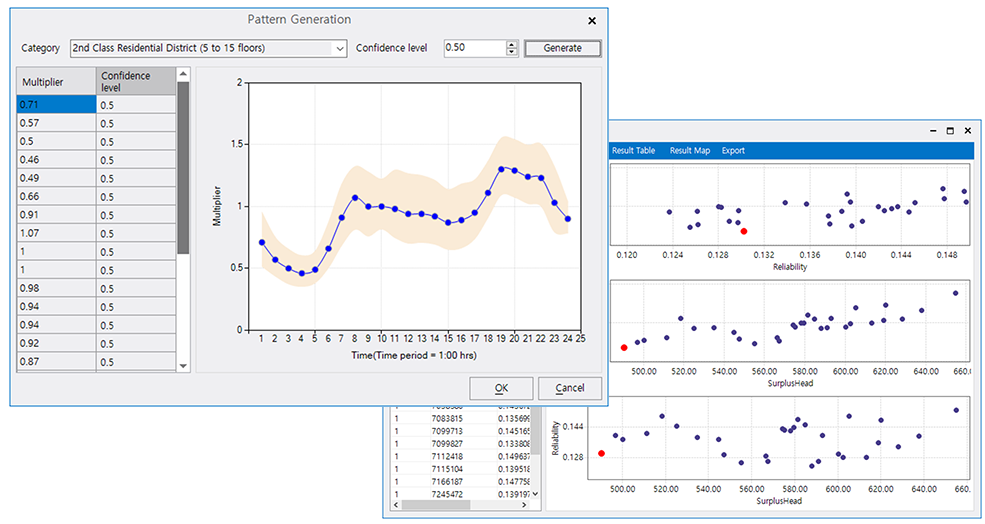

  • 지역 특성을 반영한 가상 물수요 패턴 입력자료 자동 생성
  • 패턴 편집기를 활용한 사용자 패턴 변경
  • 지도 편집 기능 향상 및 속성정보 조회 및 편집기능
  • 제공되는 다양한 예제 파일을 이용하여 쉽게 시작
  • 최신 운영체제 및 신속한 온라인 업데이트 지원
  • 영문 및 한글 메뉴 및 사용자 지침서 제공
  • SCADA 시스템과 연계하여 온라인으로 상수관망 수리해석
